Sejsmika i akustyka

Sejsmika daje ciągły model podłoża przed decyzją projektową

Metoda sejsmiczna nie służy wyłącznie do rejestracji drgań. W praktyce jest to nieniszcząca metoda analizy podłoża, która pokazuje, jak prędkość i tor propagacji fal zmieniają się wraz z gęstością, sprężystością i uławiceniem, czyli warstwowaniem.

Sejsmologia inżynierska ma inny cel. Koncentruje się na oddziaływaniu wstrząsów i ruchu podłoża na konstrukcje, natomiast sejsmika służy przede wszystkim do obrazowania budowy gruntu i skał oraz wyznaczania parametrów potrzebnych w projektowaniu, rozpoznaniu złoża i ocenie stateczności.

Jak przebiegają pomiary sejsmiczne i akustyczne w terenie?

Pomiary sejsmiczne opierają się na kontrolowanym wzbudzeniu fali i precyzyjnym zapisie jej przebiegu. Akustyka geofizyczna opisuje propagację fal mechanicznych w ośrodku i stanowi podstawę pomiarów prowadzonych na lądzie, w wodzie oraz w otworach badawczych.

W terenie wykorzystuje się podstawowe elementy:

• źródło energii w postaci uderzenia młotem albo niewielkiego ładunku, co pozwala uzyskać powtarzalny sygnał wejściowy;

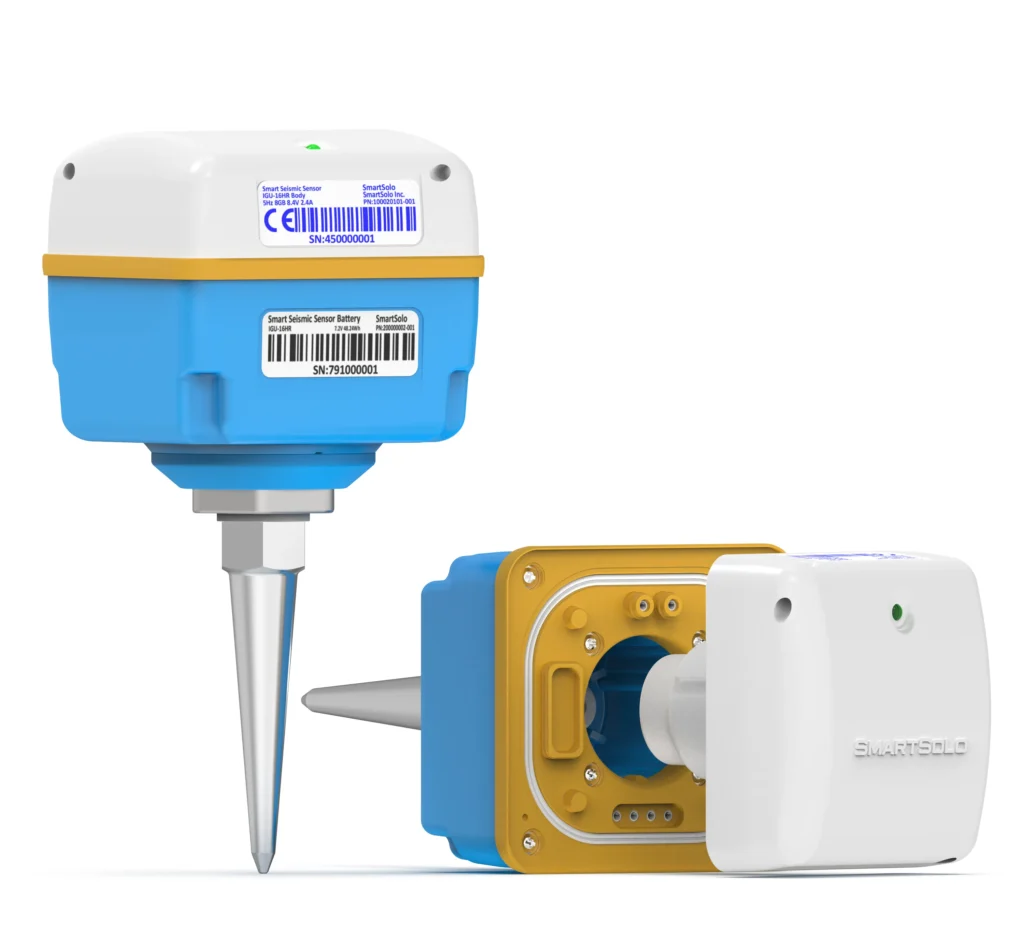

• czujniki drgań w postaci geofonów na lądzie i hydrofonów w wodzie, co pozwala dobrać układ do środowiska pomiarowego;

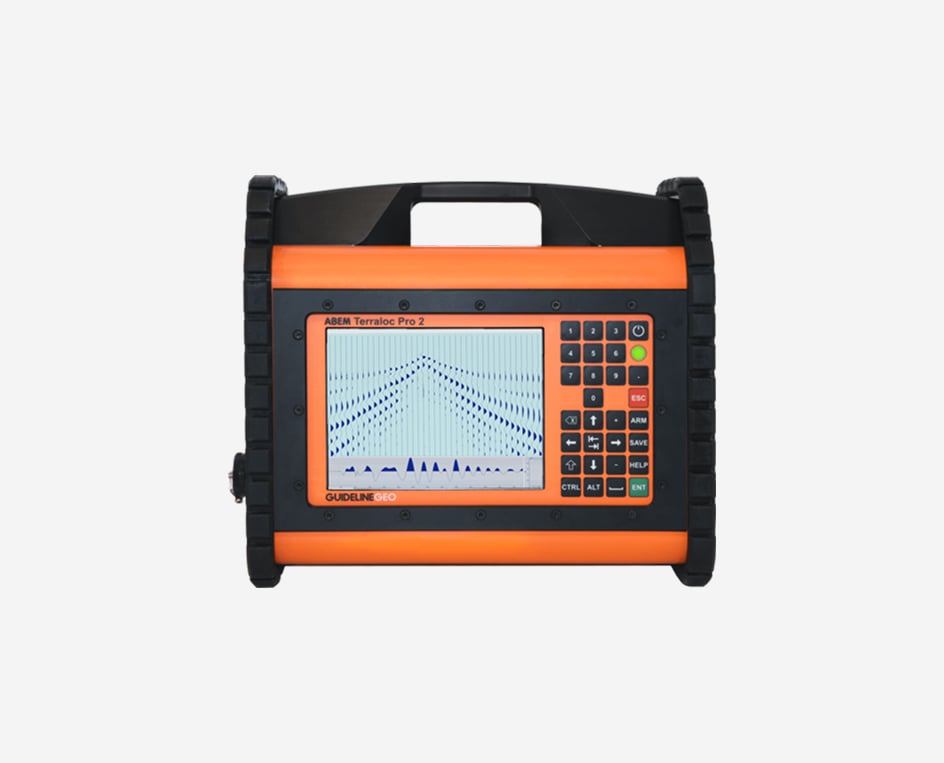

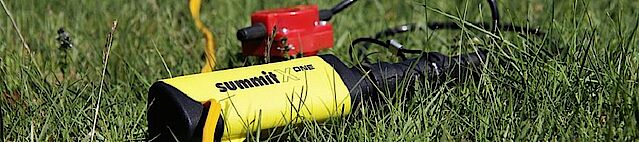

• sejsmograf zapisujący sygnał, co umożliwia obróbkę, archiwizację i porównywanie serii pomiarowych.

Źródłem energii może być także naturalny wstrząs sejsmiczny, gdy analiza dotyczy odporności sejsmicznej lub charakterystyki drgań w danym rejonie. Różnice czasu przebiegu i amplitud fal dostarczają informacji o rodzaju ośrodka. Wyższe prędkości zwykle wskazują na materiały twardsze i bardziej zwięzłe, a niższe – na grunty luźne lub słabiej skonsolidowane.

Sejsmika refrakcyjna i refleksyjna odpowiadają na inne pytania

Dobór odmiany metody zależy od celu badania, a nie od przyzwyczajenia wykonawcy. Sejsmika refrakcyjna najlepiej sprawdza się tam, gdzie trzeba wyznaczyć granice warstw i głębokość zalegania litej skały, natomiast sejsmika refleksyjna lepiej odwzorowuje bardziej złożoną budowę geologiczną oraz nieciągłości.

Prześlij założenia inwestycji, a dobierzemy metodę, geometrię profilu oraz format wyników do dokumentacji.

Takie rozróżnienie skraca drogę do użytecznego wyniku, bo geometria pomiaru i obróbka od początku są podporządkowane konkretnej decyzji projektowej.

Interpretacja profili pokazuje warstwy, uskoki i pustki

Interpretacja profili sejsmicznych zamienia zapis fal na model geologiczny, który można odnieść do robót ziemnych, fundamentowania albo rozpoznania surowcowego. Analiza nie kończy się na wykresie czasu. Obejmuje budowę modeli prędkościowych i gęstościowych oraz inwersję, czyli matematyczne dopasowanie modelu do zmierzonych danych.

Podczas interpretacji oceniamy:

• głębokość zalegania litej skały i parametry prędkościowe, co porządkuje założenia posadowienia i ułatwia szacowanie wytrzymałości;
• miąższość warstw słabonośnych, co ułatwia planowanie wymiany lub wzmocnienia gruntu;
• strefy spękań, kawerny i pustki, co ogranicza ryzyko błędnej interpretacji między otworami;
• nieciągłości i potencjalne uskoki, co daje pełniejszy obraz budowy podłoża.

Materiał wynikowy może obejmować sejsmiczne dane polowe, czyli surowe dane sejsmiczne, oraz profile po obróbce i interpretacji. Taki zestaw ułatwia weryfikację wyników na dalszych etapach projektu.

Jakość danych zależy od konfiguracji i kontroli jakości

Wiarygodny wynik zależy od zgodności geometrii pomiaru z celem badania. Rozstaw geofonów i punktów wzbudzenia, czyli gęstość pomiaru, liczba kanałów, zakres częstotliwości czujników, energia wzbudzenia, częstotliwość próbkowania i poziom szumu mają bezpośredni wpływ na rozdzielczość oraz głębokość rozpoznania.

W procedurach zapewnienia i kontroli jakości sprawdzamy:

• kontakt geofonów z gruntem lub poprawność pracy hydrofonów;
• powtarzalność wzbudzenia i stabilność zapisu między profilami;
• kompletność metadanych terenowych, czyli opisu warunków i geometrii pomiaru, oraz zgodność oznaczeń punktów;
• wstępną ocenę szumu, zgodność kierunku zapisu w kanałach i jakość surowego zapisu.

Kontrola prowadzona w ten sposób ogranicza konieczność powtórzeń w terenie. Dla klienta oznacza to krótszą drogę od pomiaru do interpretacji.

Gdzie sejsmika daje największą wartość inwestycyjną?

Metody sejsmiczne najlepiej sprawdzają się przed posadowieniem obiektu, przy modernizacji trasy oraz na etapie rozpoznania złoża, gdy potrzebny jest ciągły obraz podłoża na profilu, wzdłuż linii inwestycji albo na obszarze planowanej zabudowy. W ocenie odporności sejsmicznej liczą się zwłaszcza prędkości fal, bo stanowią dane wejściowe do analiz oddziaływania wstrząsów na konstrukcje. W sektorze surowcowym sejsmiczne metody poszukiwawcze w geologii naftowej służą do rozpoznawania struktur pułapkowych, nieciągłości i zróżnicowania litologicznego warstw.

Przewaga tej metody w projekcie wynika z kilku cech:

• badanie jest nieinwazyjne, więc nie wymaga odsłaniania całego podłoża;
• profilowanie jest ciągłe, więc lepiej uzupełnia dane z odwiertów niż pojedynczy punkt pomiarowy;
• wynik wspiera optymalizację posadowienia, bo pokazuje granice warstw, pustki i strefy osłabione;
• metodę można stosować na lądzie i w środowisku wodnym dzięki doborowi geofonów albo hydrofonów.

Skontaktuj się z naszym zespołem, jeśli potrzebujesz doboru metody, konfiguracji aparatury lub interpretacji danych sejsmicznych dla konkretnego projektu.

Najważniejsze wnioski z badań sejsmicznych i akustycznych

• Wykorzystaj sejsmikę do uzyskania ciągłego obrazu podłoża między punktami rozpoznania i trafniejszego planowania posadowienia.
• Dobierz sejsmikę refrakcyjną do wyznaczania granic warstw i głębokości litej skały, a refleksyjną – do mapowania złożonych struktur, uskoków i nieciągłości.
• Interpretuj profile sejsmiczne pod kątem miąższości warstw słabonośnych, stref spękań, pustek i parametrów prędkościowych gruntu.
• Kontroluj geometrię pomiaru, jakość wzbudzenia, pracę geofonów lub hydrofonów oraz poziom szumu, aby ograniczyć błędy i powtórki terenowe.
• Zastosuj badania sejsmiczne przed inwestycją, przy modernizacji tras i w rozpoznaniu złoża, aby zmniejszyć ryzyko projektowe i lepiej wykorzystać dane z odwiertów.
