Tomografia elektrooporowa ERT/IP/VES

Metoda elektrooporowa (ERT) i polaryzacja indukowana (IP)

Wykonujemy badania gruntu metodą tomografii elektrooporowej ERT wtedy, gdy potrzebny jest ciągły obraz podłoża wzdłuż profilu pomiarowego, a nie pojedynczy wynik z jednego punktu. Dla inwestora, projektanta i hydrogeologa oznacza to rozpoznanie warstw, stref nawodnienia oraz nieciągłości bez naruszania terenu. Gdy cel wymaga lepszego rozróżnienia materiałów, uzupełniamy pomiar o IP i punktowe VES.

Tomografia elektrooporowa ERT | Geofizyka – GeoTools

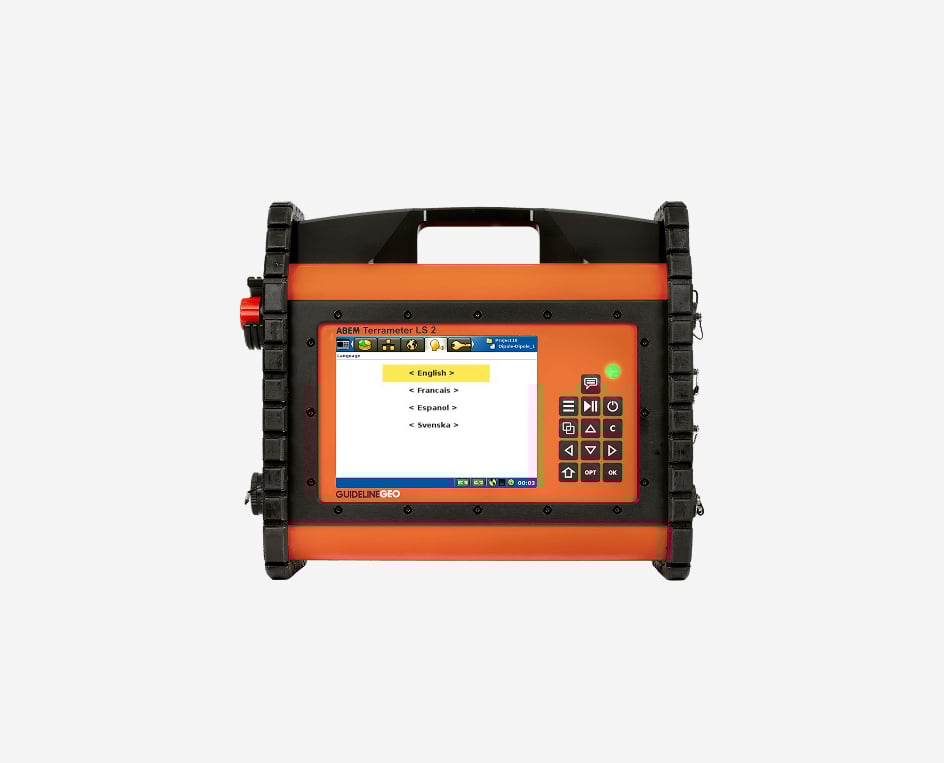

ABEM Terrameter LS2
Tomografia elektrooporowa ERT | Geofizyka – GeoTools

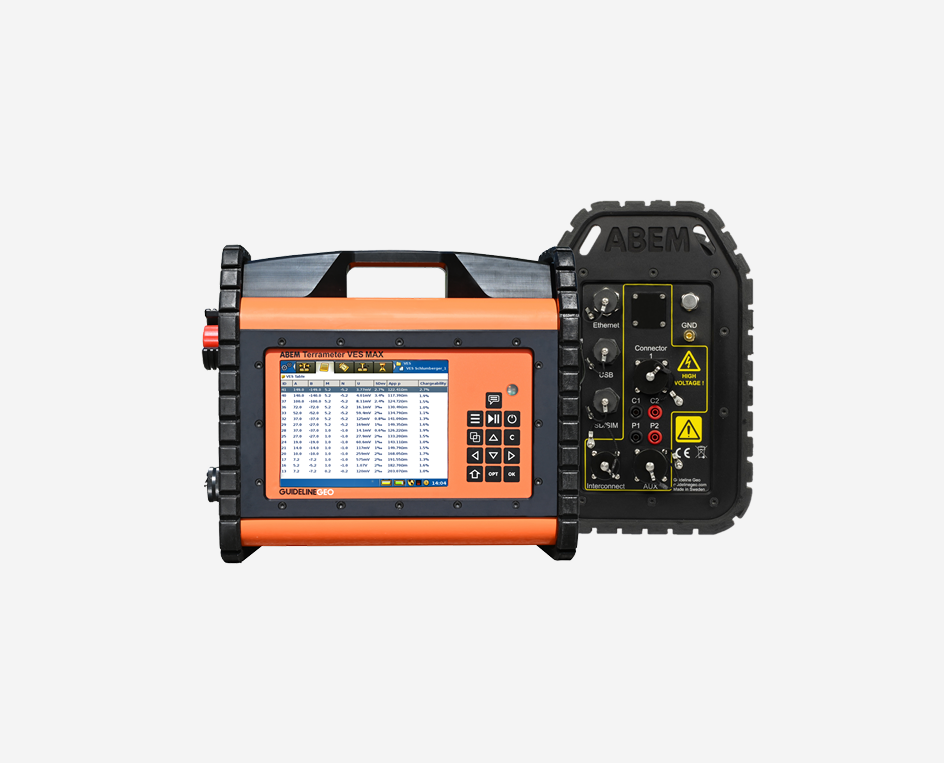

ABEM Terrameter VES & VES MAX



Jak działa pomiar ERT, IP i VES?

Pomiar opiera się na wprowadzeniu prądu do gruntu i rejestracji odpowiedzi elektrycznej ośrodka. Z tych danych wyznaczamy oporność właściwą gruntu, czyli parametr silnie związany ze składem, strukturą i zawartością wody. Metoda należy do grupy nieinwazyjnych badań geofizycznych, dlatego sprawdza się na działkach budowlanych, skarpach i w pasach inwestycji.

Co mierzy tomografia elektrooporowa?

Wynik ERT nie kończy się na pojedynczej liczbie. Po przeliczeniu danych otrzymujemy przekrój geoelektryczny, który pokazuje zmienność oporności z głębokością i wzdłuż profilu. Niska oporność zwykle wskazuje strefy zawodnione, grunty spoiste albo obszary zanieczyszczone, a wyższa oporność częściej odpowiada suchym, zwięzłym lub skalistym partiom podłoża. Takie obrazowanie elektrooporowe wspiera rozpoznanie budowy geologicznej podłoża przed projektowaniem i weryfikacją warunków gruntowych.

Czym ERT różni się od klasycznego VES i kiedy dokładamy IP?

Klasyczne sondowanie VES daje model zmian oporności głównie w jednym punkcie, więc dobrze nadaje się do wstępnej oceny pionowego układu warstw. Tomografia elektrooporowa pozwala zbudować przekrój 2D wzdłuż całej linii, dzięki czemu lepiej pokazuje uskoki, soczewki gruntu, pustki i zmiany boczne. Gdy dwa materiały mają podobną oporność, uzupełniamy badanie o IP, czyli pomiar ładowalności ośrodka. Taki zestaw pozwala odróżnić na przykład gliny od stref wody i ogranicza ryzyko nadinterpretacji.

Gdzie obrazowanie elektrooporowe daje największą wartość?

Badanie jest przydatne przy projektowaniu odwodnienia, fundamentowania, zabezpieczeń skarp oraz przy rozpoznaniu stref wodonośnych, gdy decyzja zależy od ciągłości warstw w planie i w pionie. W praktyce metoda znajduje zastosowanie w hydrogeologii, geotechnice, ochronie środowiska, rozpoznaniu kruszyw oraz monitoringu skarp. Tak szerokie zastosowanie sprawia, że jeden profil ERT często pomaga uporządkować kilka kwestii projektowych jednocześnie.

Jakie struktury i strefy wodonośne można rozpoznać?

Przekrój geoelektryczny pozwala wyznaczyć potencjalnie wodonośną warstwę, granice zwietrzeliny, przebieg nasypów niekontrolowanych, strefy osłabienia skarp oraz obszary podwyższonej wilgotności. W badaniach środowiskowych ERT i IP pomagają śledzić zasięg stref o odmiennej oporności elektrycznej, co bywa użyteczne przy lokalizacji zanieczyszczeń. Metoda dobrze wspiera także monitoring osuwisk z użyciem ERT, ponieważ pokazuje zmiany nawodnienia i kontrasty materiałowe związane z aktywnością osuwiska.

Przy doborze zakresu badań warto uwzględnić konkretne korzyści:

  • ciągły profil zamiast pojedynczego punktu pomiarowego, co ułatwia wytyczanie robót i lokalizację odwiertów kontrolnych,
  • nieinwazyjny sposób prowadzenia badań, co pozwala badać teren czynny, zabudowany lub trudny do udostępnienia ciężkim sprzętem,
  • połączenie ERT z IP, co zwiększa rozróżnialność materiałów o podobnej oporności,
  • możliwość uzupełnienia o VES, co daje wstępne rozpoznanie pionowego układu warstw w wybranych punktach.

Jak przebiega badanie na działce lub w pasie inwestycji?

Realizacja zaczyna się od celu, a nie od samego sprzętu. Inny układ profili stosujemy przy poszukiwaniu wody, inny przy ocenie nasypu, a jeszcze inny przy rozpoznaniu stanu skarpy. Zakres prac dobieramy do oczekiwanej głębokości, warunków terenowych i wymaganej rozdzielczości.

Od profilu terenowego do przekroju geoelektrycznego

Pomiar terenowy kończy się dopiero wtedy, gdy dane przejdą kontrolę jakości i inwersję, czyli obliczeniowe dopasowanie modelu oporności do rzeczywistych odczytów. Surowa pseudosekcja oporności pokazuje rozkład danych pomiarowych, a dopiero wynik inwersji daje model, który można interpretować geologicznie. Taka kolejność ogranicza ryzyko błędnych wniosków z surowych danych i porządkuje interpretację.

Standardowy przebieg prac obejmuje:

  1. analizę celu badania i materiałów wejściowych,
  2. wyznaczenie linii pomiarowych oraz rozstawu elektrod,
  3. rejestrację danych ERT oraz, gdy trzeba, danych IP lub VES,
  4. kontrolę zakłóceń terenowych i weryfikację kontaktu elektrod z gruntem,
  5. inwersję danych oraz interpretację przekroju geoelektrycznego w kontekście projektu.

Przygotowanie właściwego zakresu zaczyna się od lokalizacji, celu i oczekiwanej głębokości rozpoznania. Prześlij te informacje, a dobierzemy układ profili i zakres ERT, IP lub VES do konkretnego zadania.

Od czego zależy jakość wyniku i zakres dokumentacji?

Wiarygodność ERT wynika z geometrii pomiaru i poprawnej interpretacji, nie z samej liczby elektrod. O jakości decydują rozstaw elektrod, długość profilu, kontrast oporności między warstwami, warunki kontaktu z gruntem oraz prawidłowo prowadzona inwersja. Rozstaw 1-2 m zwiększa szczegółowość płytkich stref, a 5-10 m zwykle pozwala sięgnąć głębiej kosztem rozdzielczości. Głębokość rozpoznania zwykle wynosi od kilku do kilkudziesięciu metrów, dlatego na etapie planowania zawsze równoważymy zasięg i detal.

Dokumentacja geotechniczna musi uwzględniać ograniczenia metody. Infrastruktura metalowa, nawierzchnie o słabym kontakcie elektrycznym, skrajnie suchy lub zamarznięty grunt oraz silne zakłócenia terenowe mogą pogorszyć czytelność wyniku. Przy interpretacji oceniamy też, czy metodę ERT stosować samodzielnie, czy jako uzupełnienie danych otworowych, czyli wyników z odwiertów, ponieważ takie zestawienie zwiększa pewność wniosków.

W opracowaniu oceniamy:

  • spójność pseudosekcji z modelem po inwersji,
  • realną głębokość rozpoznania dla danego profilu,
  • zasięg stref niskiej i wysokiej oporności,
  • znaczenie tych stref dla projektu, środowiska lub odwodnienia.

Jeżeli potrzebujesz badań na potrzeby inwestycji, oceny skarpy, terenu osuwiskowego albo rozpoznania warstwy wodonośnej, zamów usługę po krótkiej konsultacji zakresu. Na tej podstawie przygotujemy program pomiarów i interpretację dopasowaną do celu opracowania.

Najważniejsze informacje o badaniach ERT, IP i VES

  • Wykorzystaj tomografię elektrooporową ERT, gdy potrzebujesz ciągłego obrazu podłoża wzdłuż profilu, a nie wyniku z jednego punktu.
  • Odczytuj przekrój geoelektryczny jako obraz zmian oporności, który ujawnia warstwy, strefy nawodnienia, nasypy, pustki i osłabienia skarp.
  • Uzupełniaj ERT pomiarem IP, gdy materiały mają podobną oporność, oraz VES, gdy chcesz szybko ocenić pionowy układ warstw w wybranych punktach.
  • Dobieraj układ profili, rozstaw elektrod i głębokość rozpoznania do celu inwestycji, ponieważ to one decydują o zasięgu i rozdzielczości wyniku.
  • Łącz dane terenowe z kontrolą jakości, inwersją i interpretacją geologiczną, aby ograniczyć ryzyko błędnych wniosków i zwiększyć wartość dokumentacji projektowej.
  • Uwzględniaj ograniczenia metody, takie jak słaby kontakt z gruntem, infrastruktura metalowa i zakłócenia terenowe, a w razie potrzeby potwierdzaj wyniki odwiertami.

Często Zadawane Pytania (FAQ)

Prześlij lokalizację, cel pomiaru i oczekiwaną głębokość. Na ich podstawie dobierzemy układ profili, rozstaw elektrod oraz zakres ERT, a w razie potrzeby dodamy IP i/lub VES.

IP stosujemy gdy materiały mają podobną oporność — zwiększa rozróżnialność (np. gliny vs strefy wodne). VES używamy do szybkiej, punktowej oceny pionowego układu warstw.

Wpływają infrastruktura metalowa, słaby kontakt elektrod, skrajnie suchy/zamarznięty grunt oraz silne zakłócenia. W takich warunkach warto łączyć ERT z danymi odwiertowymi.
