Metoda Elektromagnetyczna w domenie czasu (TEM)
Rozpoznanie podłoża wykonywane metodą TEM pozwala określić model rezystywności, czyli elektrycznego oporu ośrodka, na dużych głębokościach, bez użycia elektrod i bez trwałej ingerencji w teren. Takie dane są przydatne dla zespołów hydrogeologicznych, środowiskowych, geologicznych oraz inwestycyjnych, które planują badania przed kolejnym etapem prac.
Po wykonaniu pomiaru w terenie nie pozostają trwałe ślady, a zakres głębokości można dopasować do celu badania. Przy pętli nadawczej o boku około 40 m i małej cewce odbiorczej w kilka minut uzyskuje się informacje z głębokości rzędu 200-250 m, a przy odpowiedniej konfiguracji aparatury zasięg przekracza 800 m.
Pomiar TEM w praktyce terenowej
Badanie w układzie TEM, nazywane też TDEM, wykorzystuje indukcję pola elektromagnetycznego w dziedzinie czasu. Rejestrujemy zanik pola wtórnego po wyłączeniu impulsowego prądu w pętli nadawczej, a przebieg tego zaniku pozwala odtworzyć rozkład przewodnictwa i rezystywności wraz z głębokością.
Metoda dobrze sprawdza się w zadaniach, w których liczą się bezdotykowe sondowanie oporności podłoża oraz mobilny układ pomiarowy. Brak elektrod skraca przygotowanie stanowiska, ogranicza ingerencję w grunt i ułatwia organizację prac terenowych.
Układ pomiarowy i przebieg rejestracji

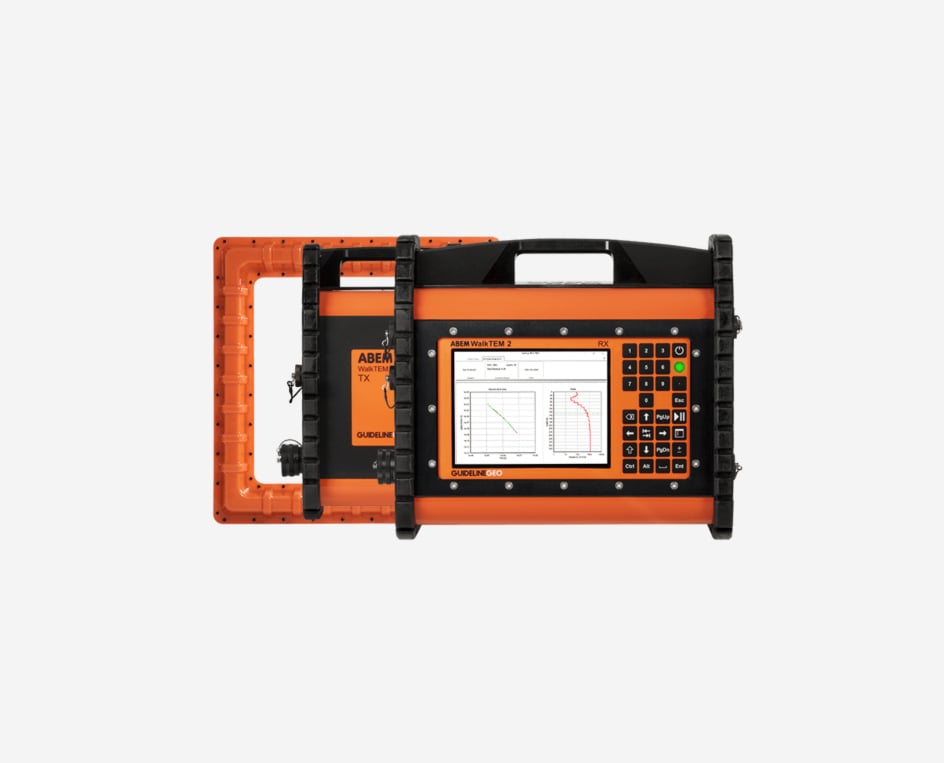

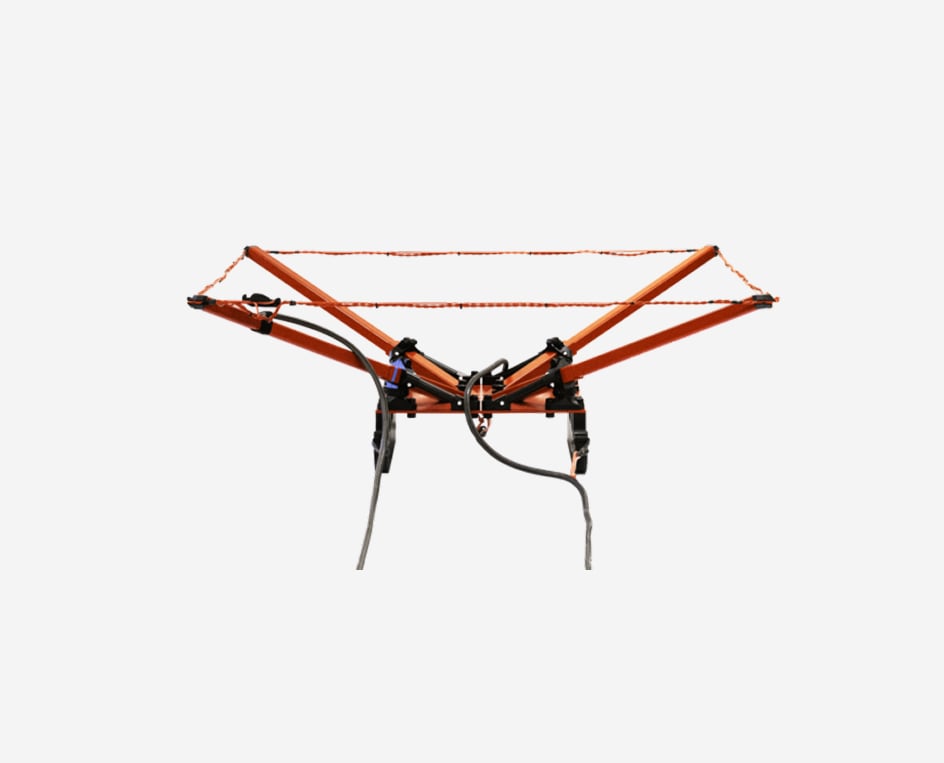

Układ TEM tworzy nadajnik z pętlą nadawczą ułożoną na powierzchni oraz odbiornik rejestrujący przebieg czasowy sygnału z jednej lub dwóch cewek odbiorczych. Impulsowy prąd wzbudza w podłożu prądy wirowe, a sygnał rejestrowany po wyłączeniu nadajnika pokazuje tempo zaniku odpowiedzi ośrodka. Im lepiej przewodząca warstwa, tym wyraźniejsza odpowiedź w odpowiednich oknach czasowych.
Zasięg badania oraz jakość danych
Zasięg badania TEM zależy głównie od rozmiaru pętli nadawczej, natężenia prądu, czasu rejestracji oraz poziomu zakłóceń elektromagnetycznych z otoczenia. W praktyce dobieramy konfigurację do celu projektu, bo inne parametry są właściwe dla płytkiej warstwy wodonośnej, a inne dla rozpoznania głębokich struktur geologicznych.
Zastosowania, w których metoda TEM daje największą wartość
Badanie TEM jest szczególnie użyteczne tam, gdzie przewodnictwo elektryczne ośrodka dostarcza informacji o budowie podłoża, strukturach geologicznych i obecności płynów. Metoda dobrze rozróżnia strefy nasycone wodą, warstwy o podwyższonej mineralizacji oraz obszary zmienione przez procesy środowiskowe.
Zakres zastosowań obejmuje:
- rozpoznanie warstwy wodonośnej, jej zasięgu i miąższości, czyli grubości, co ułatwia planowanie prac hydrogeologicznych,
- monitorowanie wód gruntowych, zmian zwierciadła i stanu warstw wodonośnych, co wspiera ocenę eksploatacji ujęć,
- odróżnianie wody słodkiej od słonej na podstawie różnic rezystywności ośrodka nasyconego wodą,
- wykrywanie zanieczyszczeń w podłożu oraz mapowanie stref o zmienionym przewodnictwie,
- rozpoznanie złóż mineralnych i stref przewodzącej mineralizacji, zwłaszcza związanej z minerałami siarczkowymi,
- badanie stref zamarzania gruntu i projektów dotyczących wieloletniej zmarzliny.
Prześlij założenia projektu, a dobierzemy zakres pomiaru TEM do oczekiwanej głębokości, geometrii profilu i warunków terenowych.
Badanie metodą TEM ułatwia decyzje projektowe
Badanie TEM pozwala uzyskać model oporności podłoża bez wierceń rozpoznawczych na etapie wstępnej selekcji obszaru. Taki wynik przyspiesza decyzje o lokalizacji kolejnych prac i dobrze uzupełnia inne metody geofizyczne, w tym metody elektrooporowe, sejsmiczne, magnetyczne i grawimetryczne.
Korzyści inwestycyjne najlepiej widać wtedy, gdy parametry techniczne zestawi się z ich znaczeniem dla projektu.
| Cecha pomiaru | Efekt dla projektu |
| Brak kontaktu elektrod z gruntem | Krótsze przygotowanie stanowiska i mniej ograniczeń terenowych |
| Rejestracja w dziedzinie czasu | Model przewodnictwa i rezystywności w funkcji głębokości |
| Pętla o boku 40 m i mała cewka odbiorcza | Dane z około 200-250 m w kilka minut na stanowisku |
| Konfiguracje o większym zasięgu | Możliwość rozpoznania struktur głębszych niż 800 m |
| Brak trwałych śladów po pomiarze | Nieinwazyjne badanie podłoża i prostsza organizacja prac |
Realizacja usługi TEM od celu pomiaru do interpretacji
Badanie metodą TEM prowadzimy od określenia celu pomiaru po interpretację danych w kontekście konkretnego zadania. Taki tryb pracy jest istotny, bo ta sama aparatura może służyć do punktowych sondowań albo do wykonywania profili, ale wynik musi odpowiadać na pytanie projektowe, a nie ograniczać się do samego wykresu.
W ramach realizacji ustalamy:
- cel rozpoznania i oczekiwany przedział głębokości,
- geometrię stanowisk oraz wielkość pętli nadawczej,
- liczbę i typ cewek odbiorczych,
- wpływ zakłóceń elektromagnetycznych na plan prac,
- sposób integracji wyników z wcześniejszym rozpoznaniem terenu.
Skontaktuj się z nami, jeśli potrzebujesz badania TEM z doborem konfiguracji, pomiarem terenowym i interpretacją ukierunkowaną na badanie wód podziemnych, zagadnień środowiskowych albo struktur geologicznych.
Najważniejsze korzyści i zastosowania metody TEM
- Pozyskaj model rezystywności i przewodnictwa podłoża na dużej głębokości bez elektrod, wierceń i trwałej ingerencji w teren.
- Dopasuj konfigurację TEM do celu badania, aby rozpoznać płytkie warstwy wodonośne lub struktury geologiczne sięgające ponad 800 m.
- Przyspiesz prace terenowe dzięki mobilnemu układowi pomiarowemu, który skraca przygotowanie stanowiska i ogranicza trudności organizacyjne.
- Wykorzystaj TEM do rozpoznania wód podziemnych, zanieczyszczeń, mineralizacji oraz stref o zmienionym przewodnictwie elektrycznym.
- Wspieraj decyzje projektowe danymi geofizycznymi, które ułatwiają wybór lokalizacji dalszych badań i uzupełniają inne metody rozpoznania.
Często Zadawane Pytania (FAQ)
Przy pętli nadawczej ok. 40 m i małej cewce odbiorczej w kilka minut uzyskuje się dane z około 200–250 m; przy odpowiedniej konfiguracji i dłuższej rejestracji zasięg może przekroczyć 800 m.
Nie. TEM to metoda bezkontaktowa — nie używa elektrod ani wierceń, nie pozostawia trwałych śladów i skraca przygotowanie stanowiska, co ułatwia prace terenowe.
Najczęściej do rozpoznania warstw wodonośnych (zasięg, miąższość), rozróżniania wody słodkiej i słonej, wykrywania zanieczyszczeń oraz mapowania mineralizacji; wspiera decyzje projektowe.
