Georadary MALÅ – systemy GPR

Georadar jako metoda szybkiego rozpoznania podpowierzchniowego

Georadar jest metodą niedestrukcyjną, która sprawdza się wtedy, gdy potrzebny jest ciągły obraz ośrodka, a wiercenia lub odkrywki dostarczałyby jedynie informacji punktowych. Z perspektywy inwestycji oznacza to krótszy czas rozpoznania, mniejszą ingerencję w obiekt i lepsze planowanie dalszych badań. W praktyce o wartości systemu decyduje nie sama marka, lecz dopasowanie anteny, ustawień i sposobu rejestracji danych do badanego materiału.

Georadar warto wdrożyć, gdy potrzebują Państwo:

• szybkiego potwierdzenia przebiegu instalacji podziemnych,
• kontroli konstrukcji bez wykonywania odkrywek,
• rozpoznania warstw na większym obszarze,
• porównywalnych danych pomiarowych do dalszej interpretacji.

Decyzję o doborze systemu ułatwiają parametry powiązane bezpośrednio z korzyściami:

Jak działa GPR i co pokazuje profil georadarowy?

Skrót GPR, czyli radar penetrujący grunt, oznacza tę samą metodę co georadar. Antena nadawczo-odbiorcza emituje impuls elektromagnetyczny, a układ rejestruje odbicia od granic o odmiennej przenikalności dielektrycznej. Na zapis wpływają refleksja, refrakcja i dyfrakcja fali, dlatego profil georadarowy pokazuje nie tylko obiekty liniowe, lecz także pustki, granice warstw i pęknięcia.

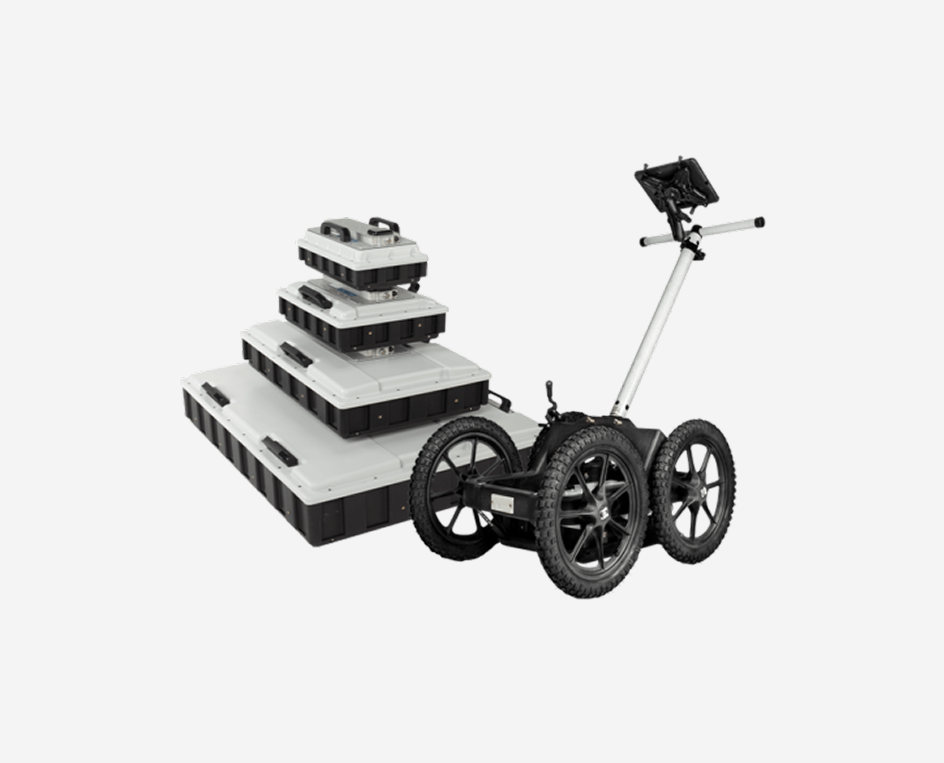

W radarogramie, czyli zapisie profilu georadarowego, obiekty punktowe tworzą zwykle hiperbole, a ciągłe granice materiałów dają odbicia o wyraźnym przebiegu. Typowy zestaw obejmuje jedną lub kilka anten nadawczo-odbiorczych, jednostkę sterującą oraz tablet albo komputer do zapisu, więc dane pomiarowe można kontrolować już podczas przejścia po profilu.

Gdzie systemy MALÅ dają największą wartość?

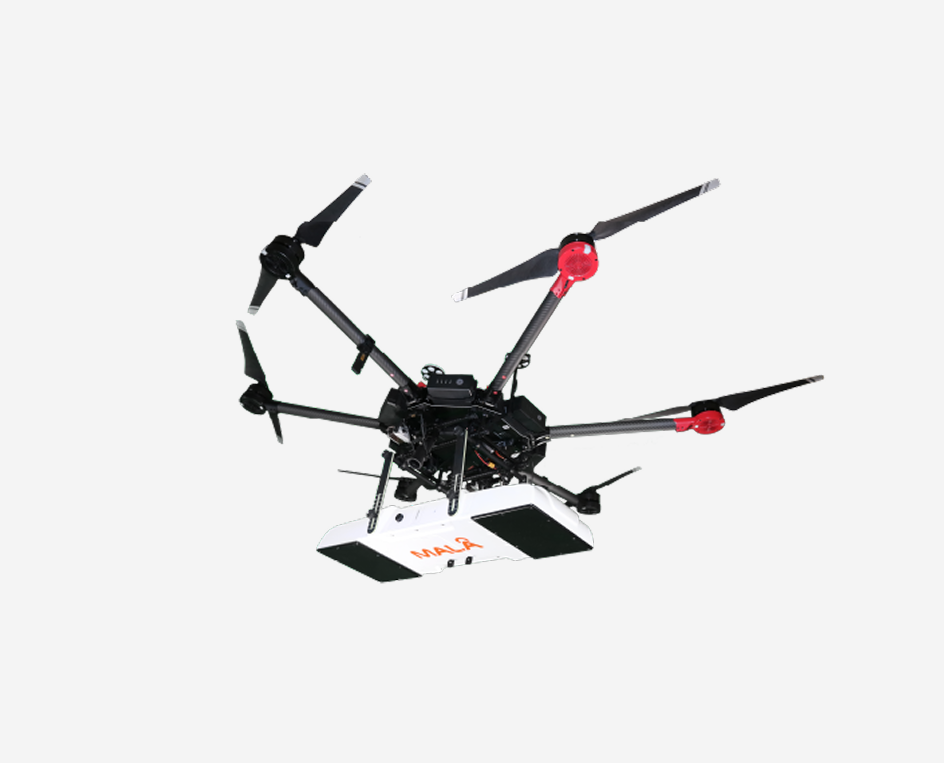

Systemy MALÅ są projektowane do pracy terenowej i do zadań, w których ważna jest powtarzalność wyników. Modułowa budowa pozwala dobrać układ do lokalizacji infrastruktury, diagnostyki konstrukcji albo badań podłoża bez tworzenia osobnych procedur dla każdego zlecenia. Jeżeli planują Państwo wdrożenie systemu GPR do konkretnego zakresu badań, prosimy o kontakt w sprawie doboru anteny, liczby kanałów i procedury pierwszych pomiarów.

Infrastruktura, konstrukcje, drogi i kolej

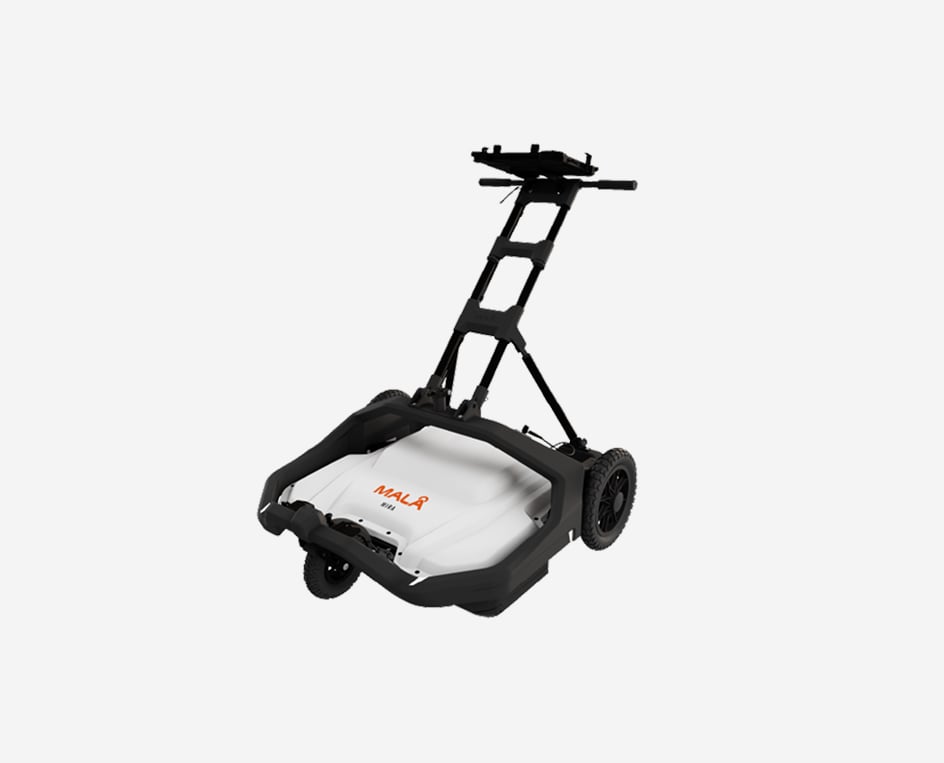

Georadar skutecznie lokalizuje rury wodociągowe i gazowe, przewody kanalizacyjne, kable elektryczne i telekomunikacyjne, a także zbiorniki oraz fundamenty. W elementach betonowych wyższa częstotliwość anteny daje precyzyjny obraz zbrojenia, grubości płyty, stref rozwarstwień oraz pustek, szczególnie gdy badany jest mały element albo gęsta siatka prętów. Na drogach, mostach, torowiskach i pasach startowych metoda georadarowa mapuje układ warstw nawierzchni i zmiany w strukturze, co ułatwia planowanie dalszej diagnostyki materiałowej.

Podłoże, woda, środowisko i archeologia

Georadar wspiera mapowanie warstw geologicznych, określanie głębokości skały macierzystej, szacowanie miąższości osadów oraz identyfikację pustek i spękań. W hydrologii i przy budowlach ziemnych metoda pomaga obserwować dno rzek i jezior, analizować poziom wód gruntowych oraz weryfikować strukturę tam i wałów. System GPR znajduje zastosowanie także przy drążeniu tuneli, w górnictwie, lokalizacji odpadów i zbiorników oraz w archeologii, kryminalistyce, ocenie lodu i śniegu, a także wykrywaniu niewybuchów.

Jak dobieramy konfigurację, wykonujemy pomiar i dbamy o jakość?

Dobór georadaru zaczynamy od określenia celu badania, oczekiwanej głębokości i właściwości ośrodka. Niższa częstotliwość anteny zwiększa głębokość penetracji, ale obniża rozdzielczość; wyższa częstotliwość działa odwrotnie i lepiej sprawdza się przy płytkich detalach. Wśród rozwiązań MALÅ dostępne są konfiguracje od 30 MHz do 2,3 GHz, także wielokanałowe, nawet 16-kanałowe, a w wybranych systemach próbkowanie w czasie rzeczywistym i HDR poprawiają czytelność danych oraz tempo pomiarów.

Częstotliwość anteny, ograniczenia metody i interpretacja

Jakość badania zależy od częstotliwości anteny, kroku pomiarowego, poprawnej odometrii, czyli pomiaru przebytej drogi, lub dokładnego pozycjonowania, a także od zakresu okna czasowego i właściwego oszacowania prędkości fali w ośrodku. Zmienna przenikalność dielektryczna bezpośrednio wpływa na przeliczenie czasu na głębokość, więc błędne założenie prowadzi do zawyżenia albo zaniżenia wyniku. Dokładność położenia obiektu wynika z kalibracji prędkości fali, gęstości profili i jakości pozycjonowania, a nie z samej nazwy systemu. Ograniczeniem metody są grunty silnie przewodzące, bardzo wilgotne lub gliniaste, ponieważ tłumią fale elektromagnetyczne o wysokiej częstotliwości i skracają użyteczny zasięg.

Rzetelne wdrożenie obejmuje:

1. określenie celu badania i oczekiwanej głębokości,
2. wybór anteny oraz okna czasowego pomiaru,
3. rejestrację profili w ustalonej siatce,
4. weryfikację radarogramów i korektę ustawień w terenie,
5. obróbkę danych po pomiarze oraz interpretację w przekrojach i na mapach.

Pierwsze pomiary traktujemy jako etap sprawdzenia ustawień, bo właśnie wtedy najłatwiej skorygować gęstość profili, parametry zapisu i model prędkości. Prowadzimy sprzedaż, konfigurację i wsparcie po wdrożeniu, tak aby georadar pracował jako narzędzie pomiarowe, a nie tylko element wyposażenia. Aby dobrać system MALÅ do zakresu prac, prosimy o przesłanie opisu obiektu lub programu badań przez formularz kontaktowy.

Najważniejsze korzyści i zastosowania georadarów MALÅ

• Wykorzystuj georadary MALÅ do szybkiego i niedestrukcyjnego rozpoznania podpowierzchniowego bez wykonywania wykopów.
• Dobieraj częstotliwość anteny do celu badania: niższa zwiększa głębokość penetracji, a wyższa poprawia rozdzielczość płytkich elementów.
• Lokalizuj instalacje podziemne, analizuj konstrukcje betonowe oraz mapuj warstwy dróg, torowisk i podłoża na podstawie danych GPR dostępnych niemal w czasie rzeczywistym.
• Uwzględniaj ograniczenia metody, ponieważ grunty silnie przewodzące, bardzo wilgotne lub gliniaste osłabiają zasięg oraz czytelność pomiaru.
• Zapewniaj wiarygodne wyniki dzięki właściwej konfiguracji systemu, kalibracji prędkości fali, kontroli radarogramów i interpretacji danych po pomiarze.
